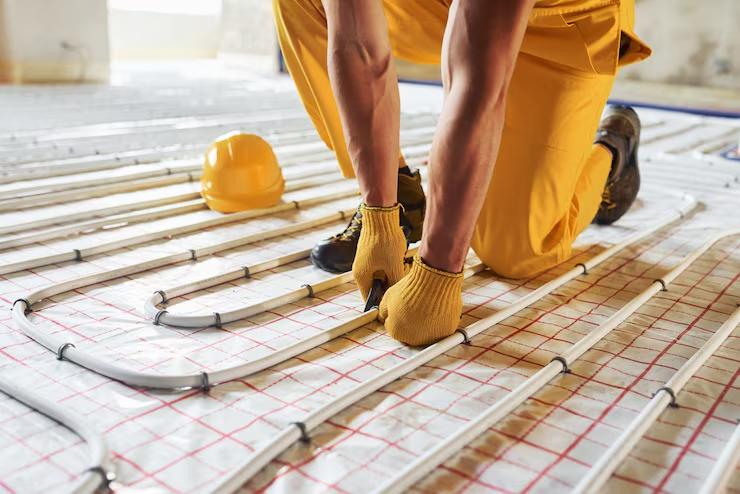

Ошибки монтажа теплого пола

Теплый пол может исправно греть сразу после запуска, а проблемы проявятся только спустя несколько месяцев: в одной зоне станет холоднее, появится шум в системе или вырастет расход на отопление. Причем оборудование может работать вполне исправно, а причиной «сюрпризов» являются ошибки монтажа теплого пола, допущенные еще на этапе расчета, укладки трубы или заливки стяжки. После завершения отделки большая часть системы уже скрыта, поэтому даже небольшой просчет может оказаться неудобным и дорогим в исправлении.

Иногда приходится вскрывать покрытие, искать поврежденный участок контура и частично разбирать стяжку. В других случаях система продолжает работать, но греет неравномерно или требует лишних затрат на отопление. Поэтому результат зависит не только от выбранных материалов, но и от расчета теплопотерь, схемы укладки, подключения к коллектору и проверки выполненных работ до того, как доступ к трубам будет закрыт.

Ошибки расчета и подготовки: теплопотери, шаг труб и теплоизоляция

Для теплого пола мало знать площадь комнаты и выбрать трубу подходящего диаметра. Сначала нужно понимать, сколько тепла теряет помещение и какую нагрузку должна перекрывать система. Если этот расчет пропустить, можно получить пол, который нормально работает осенью, но уже при сильном похолодании не справляется с отоплением.

От тепловой нагрузки зависит и шаг укладки. Его не выбирают один раз для всей комнаты по принципу «чем больше, тем теплее». Возле наружных стен, больших окон и других холодных зон трубы обычно располагают плотнее, а на участках с меньшими потерями увеличивать их количество нет необходимости. Слишком редкий шаг дает заметную разницу температуры по поверхности, слишком частый увеличивает расход трубы, длину контуров и требования к гидравлике системы.

Отдельная часть подготовки — теплоизоляция под трубами. Ее задача не дать теплу уходить в перекрытие или грунт. Недостаточная толщина, щели между плитами или плохо подготовленное основание снижают эффективность отопления еще до запуска. На этом же этапе стоит определить зоны стационарной мебели и оборудования, проверить ровность основания и только после этого переносить на него схему будущих контуров.

Ошибки монтажа контуров: длина, компенсационные зазоры и подключение к коллектору

Даже при хорошем расчете схема может потерять смысл, если ее нарушают уже при укладке. Один из частых просчетов — слишком длинный контур. Чем больше длина трубы, тем выше гидравлическое сопротивление и тем сложнее обеспечить нормальный расход теплоносителя. В результате одна петля может греть слабее соседних, а циркуляционный насос будет работать с лишней нагрузкой.

Контуры стараются делать сопоставимыми по длине и подключают к коллектору так, чтобы их можно было отдельно регулировать и балансировать. Ошибки на этом этапе проявляются не только холодными участками. Появляется разница по температуре между помещениями, расходомеры приходится выставлять на пределе, а добиться стабильной работы всей системы становится сложнее.

Еще один момент — проход трубы через деформационные и компенсационные швы. Здесь ее защищают гильзой или другим предусмотренным решением, чтобы движение стяжки не передавалось напрямую на трубу. Перегибы, слишком малый радиус поворота и жесткая фиксация тоже повышают риск повреждений. До заливки все соединения на коллекторе проверяют, а контуры испытывают давлением: после стяжки доступ к ним уже будет ограничен.

Ошибки при заливке стяжки и выборе материалов

После укладки контуров риск повредить систему не исчезает. Трубы еще остаются доступными, и по ним могут ходить рабочие, перемещать инструмент или ставить тяжелые емкости с раствором. Любое такое воздействие способно сместить крепление, деформировать участок трубы или нарушить рассчитанный шаг.

Сама стяжка тоже требует соблюдения технологии. Слишком тонкий слой хуже распределяет тепло и чаще растрескивается, а чрезмерная толщина увеличивает инерционность теплого пола: помещение медленнее прогревается и так же медленно реагирует на изменение настроек. Имеет значение и состав смеси. Материал должен подходить для систем напольного отопления и сохранять прочность при регулярных циклах нагрева и охлаждения.

Контуры во время заливки держат под испытательным давлением, чтобы повреждение можно было заметить до затвердевания раствора. После набора прочности стяжки отопление не включают сразу на максимум. Резкий прогрев создает дополнительное напряжение в материале и может привести к трещинам. Температуру повышают постепенно, соблюдая режим первого запуска системы.

Как избежать ошибок при монтаже теплого пола

Большинство переделок можно отсечь обычной поэтапной проверкой. Не тогда, когда отопление уже запущено и часть пола остается холодной, а в тот момент, когда результат работы еще виден и доступен для исправления. После заливки стяжки многие дефекты становятся скрытыми, поэтому переносить контроль «на потом» здесь особенно дорого.

До закрытия контуров стяжкой должны совпасть проект и фактический монтаж:

• • Шаг укладки и длина труб;
  • Расположение и подключение контуров к коллектору;
  • Состояние теплоизоляции;
  • Защита труб в местах швов и проходов;
  • Отсутствие перегибов и механических повреждений;
  • Результаты опрессовки системы.

Если на этом этапе обнаружено отклонение, его обычно можно устранить без демонтажа. После заливки тот же дефект уже приходится искать по косвенным признакам, а исправление может потребовать вскрытия пола.

Технадзор полезен именно в таких контрольных точках. Специалист проверяет скрываемые работы до того, как к ним пропадет доступ, сверяет монтаж с проектом и требованиями к материалам, а не оценивает готовый пол только по внешнему виду. Такой подход снижает риск получить систему, которая формально работает, но греет неравномерно, плохо регулируется или требует переделки после завершения ремонта.
